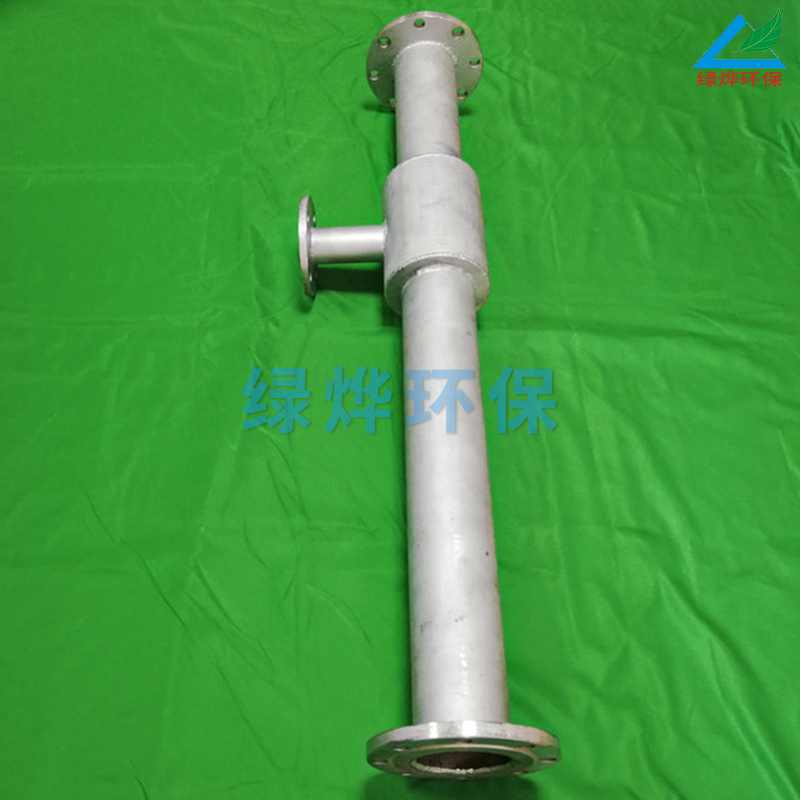

产品名称:射流器
LQLY型射流器结构简单、工作可靠、噪音低、无污染、使用寿命长、极少维修、管理使用方便、便于综合利用。尤其适用于作为传质和化学混合反应设备或抽吸气体及粉尘。采用新技术设计制造,效率提高,能耗降低,性能更佳。
工作原理:
LQLY型系列射流器利用流体传递能量和质量,本身没有运动部件,它是由喷嘴、吸入室、扩压管三部分组成。具有一定压力的工作流体通过喷嘴高速喷出,使压力能转化速度能,在喷嘴出口区域形成真空,从而将被抽介质吸引出来,二股介质在扩压管内进行混合及能量交换,并使速度能还原成压力能,最后以高于大气压力而排出。
LQLY型射流器技术参数
型号
进口法兰
DN
出口法兰
DN
吸气口法兰DN
总长度
mm
进水量
m3/h
吸气量
Nm3/h
LQLY-15
15
15
15
220
1
1
LQLY-20
20
20
20
330
2
2
LQLY-25
25
25
25
410
4
3
LQLY-40
40
40
15-40
730
7
20
LQLY-50
50
50
15-50
790
11
70
LQLY-65
65
65
25-65
820
18
120
LQLY-80
80
80
25-80
950
29
170
LQLY-100
100
100
25-100
1200
38
245
LQLY-125
125
125
25-125
1600
49
318
LQLY-150
150
150
50-150
1800
63
432
LQLY-200
200
200
100-200
2600
95
532
LQLY-250
250
250
100-250
3620
146
885
LQLY-300
300
300
100-300
4800
300
1250
